La réalisation des chanfreins est une étape importante avant le montage. L’objectif est d’ augmenter la surface de contact entre les différents éléments pour le montage. Ce n’est en aucun cas pour augmenter la solidité des assemblages.
Les cloisons ou gabarits sont dimensionnés en tenant compte de ce chanfrein. Réaliser un chanfrein à 45° sur la moitié de l’épaisseur .
Nécessaire pour la réalisation de cette étape
- Un rabot à recaller,

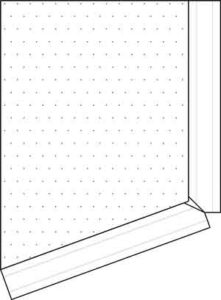

Pas de chanfrein
Difficulté à aligner les pièces, gabarits et cloisons petites.

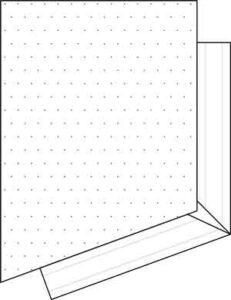

Chanfrein sur toute l’épaisseur
Difficulté à aligner les pièces, gabarits et cloisons grandes.

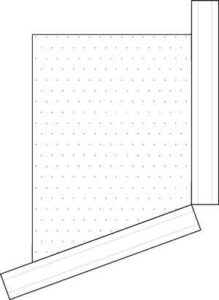

Chanfrein sur la moitié de l’épaisseur
Alignement facile des pièces, gabarits et cloisons bonne dimension.
A partir d’un plan
Positionner les pièces coté intérieur vers le haut, donc doublante visible.
A partir d’un kit
A partir d’un kit les assemblages puzzle ne détermine pas encore le sens de la pièces. Les pièces avec des “poches” pour les inserts ont leurs sens défini.
Chanfrein des pièces de la coque

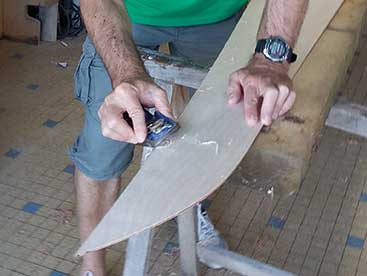

Les chants en rouge ci-dessous représente un chanfrein dis rentrant. raboter par le dessus comme la photo ci-contre. (coté doublante pour les constructeur à partir d’un plan.)
Chanfrein des pièces du pont

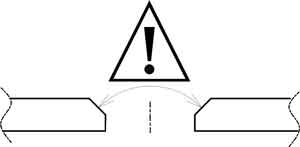

Les chants en bleu sont eux inversé. Pour les pièces complétement bleu pas difficulté particulière. Mais attention aux pièces qui ont les deux sens de chanfrein.
