Reporter les formes du kayak LÉO sur le contre-plaqué .

Dérouler le plan à transférer, tracer toutes les pièces et découper

Vous êtes ici : Accueil / Kayak LÉO / Traçage / Découpage

Le traçage est “LA” première étape importante de votre construction. Mais par où commencer ?

Si vous avez le plan dans les mains, vous avez rapidement remarqué que les traits se superposent, et que la lecture des formes n’est pas simple… cela peut paraître déroutant au premier abord ! Pas de panique ! Nous allons voir ensemble cette étape de A à Z, du choix des outils pour reporter les formes, des étapes de traçage, à la durée en temps qu’il faut prévoir pour cette étape.

Contenue de la page

Matériaux

Outils

Les étapes de traçage

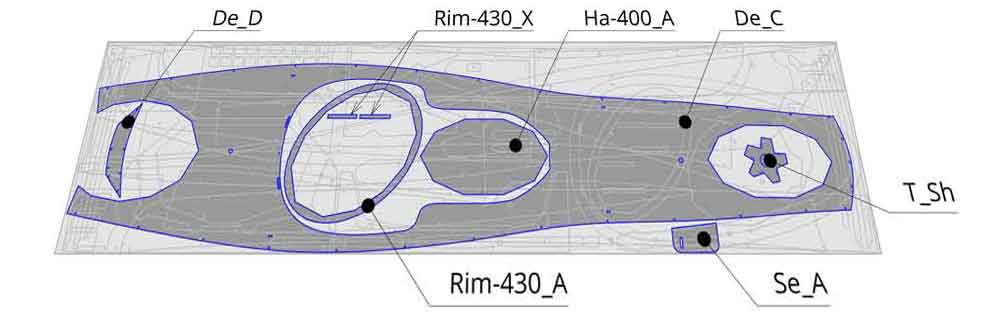

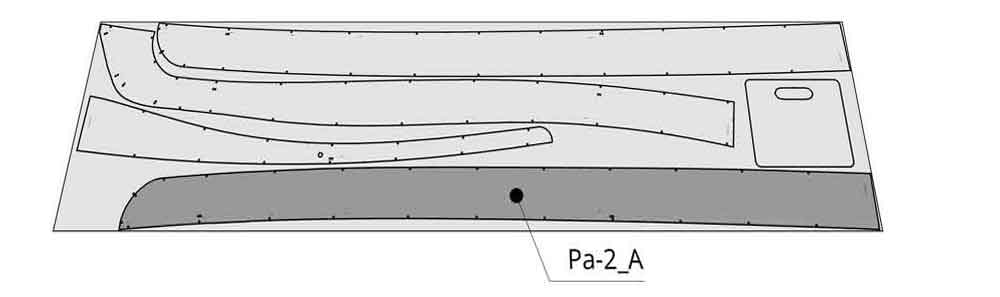

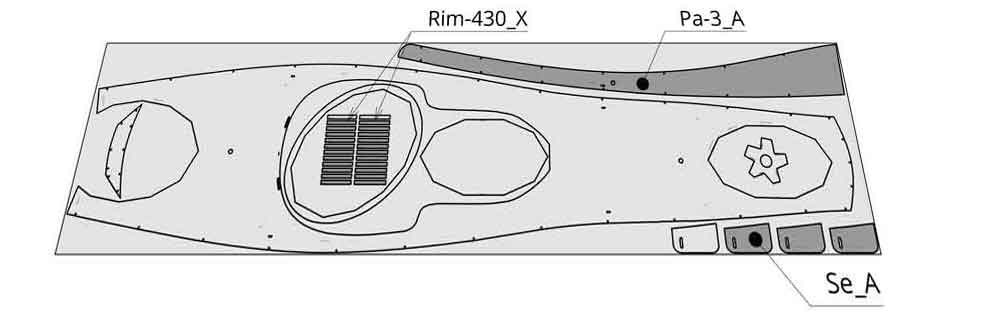

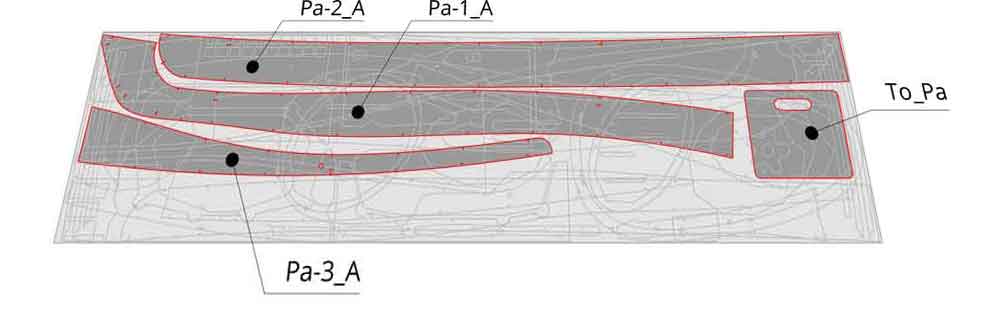

Pour commencer fixer deux plaques entres elles à l'aide de petite vis. Appliquer le plan et reporter les pièces en trait rouge continu gras. Découper les 7 ( ou plutôt 14 ) pièces ainsi tracées.

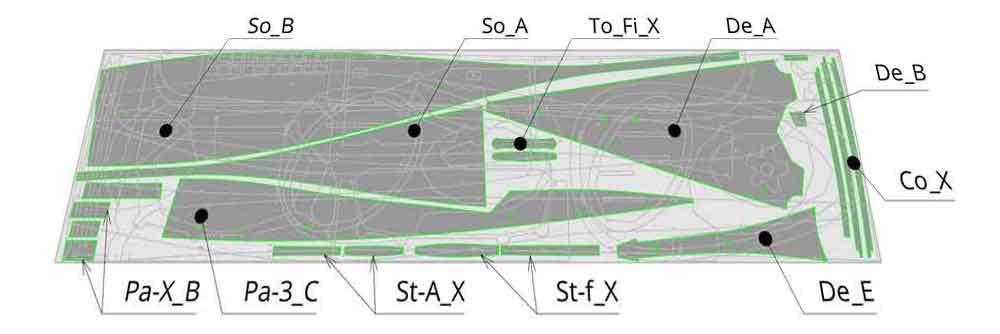

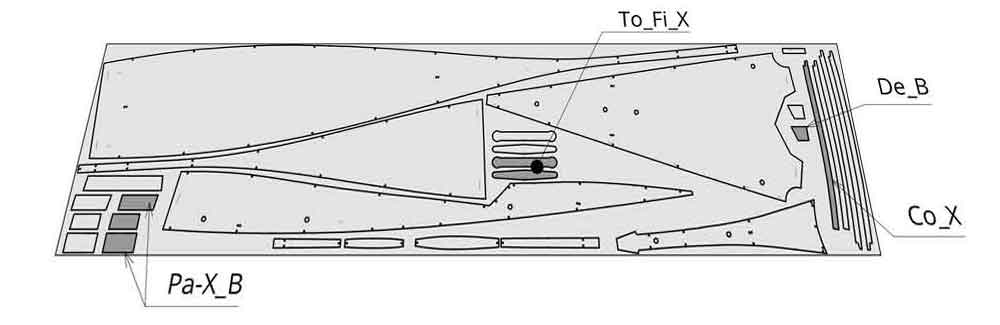

Sur une troisième plaque, appliquer le plan et reporter les pièces en trait vert pointillé. Découper les 4 pièces ainsi tracées.
Utiliser les pièces comme gabarit pour compléter le traçage et découpage de la plaque.

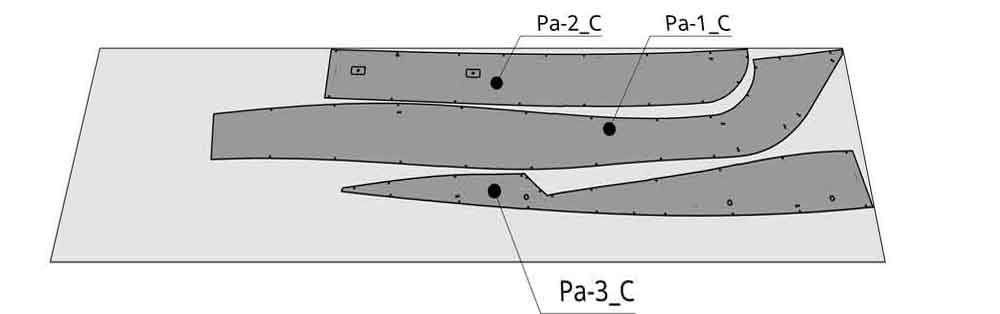

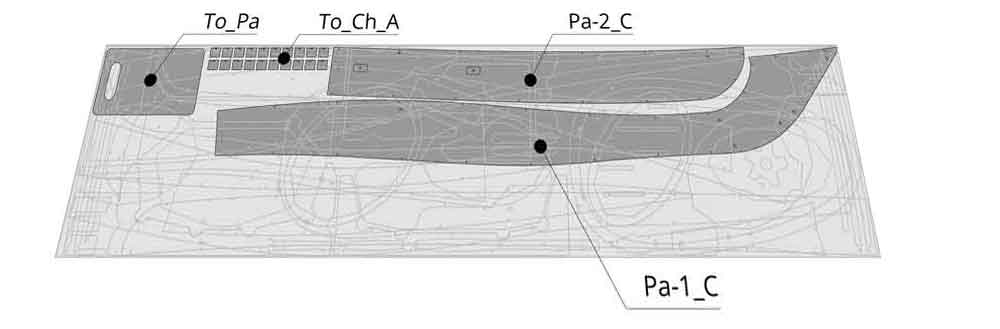

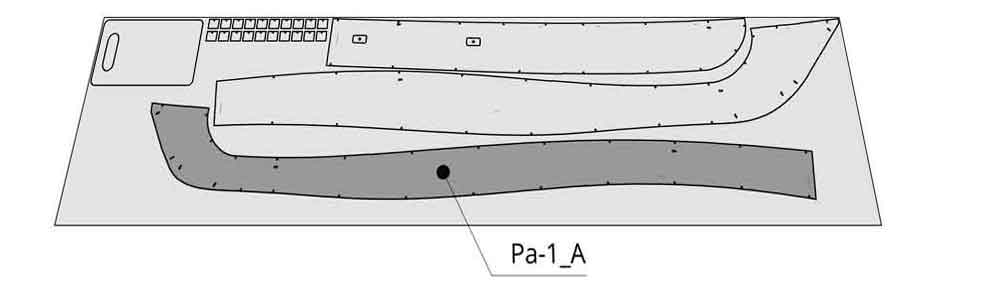

Sur une quatrième plaque, appliquer le plan et reporter les pièces en trait bleu continu moyen.Découper les 10 pièces ainsi tracées.

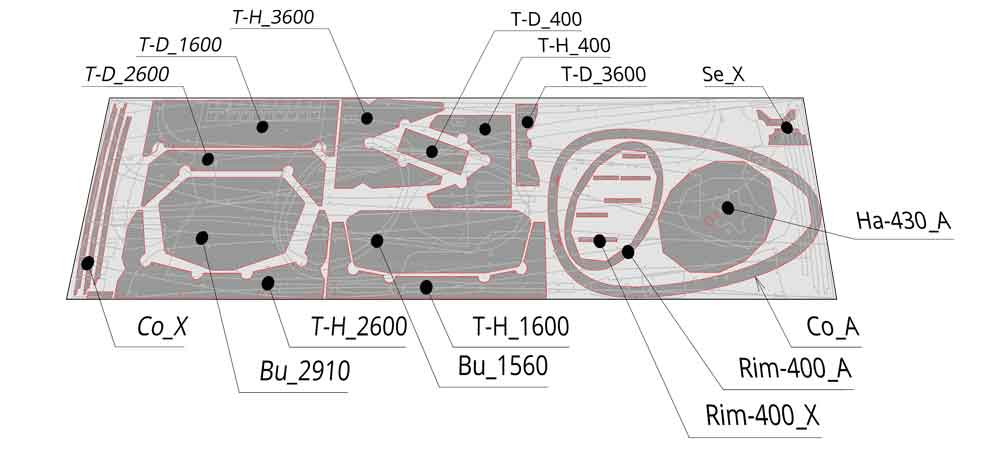

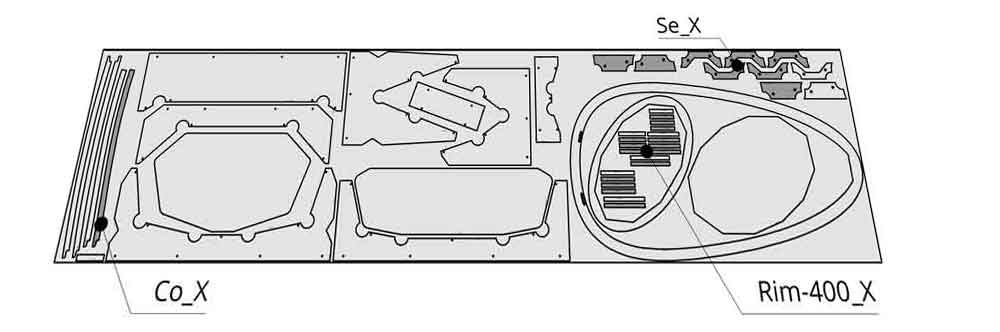

Sur une cinquième plaque , appliquer le plan et reporter les pièces en trait noir continu. Découper les 20 pièces ainsi tracées.
Utiliser les pièces comme gabarit pour compléter le traçage et découpage de la dernière plaque.

Les outils de traçage

Petite paragraphe sur le présentation des outils de traçage

Au papier carbone

Il s’agit d’intercaler du papier carbone (on parle également de papier transfert ou papier graphité) entre le contreplaqué et le plan. Passer un stylo, ou une pointe de traçage, sur les lignes du plan afin de déposer une trace de “carbone” sur le contre-plaqué. Nous vous proposons des feuilles de papier carbone de très grande taille. Elles sont essentielles pour tracer votre contre-plaqué en toute sérénité.

Attention au sens d’utilisation du papier carbone !

Une feuille peut servir pour le traçage de plusieurs constructions.

Simple, rapide, économique : c’est la méthode la plus prisée.

À la roulette à patron.

Autre méthode intéressante : l’utilisation d’une roulette à patron dite crantée. Elle est plus couramment utilisée dans le milieu de la couture. Dans votre entourage si vous connaissez quelqu’un qui pratique la couture, il y a de forte chance qu’elle dispose de cet outil !

Précis, rapide dans les grandes courbes, moins pratique pour les petits éléments

Nous vous proposons une roulette adaptée qui permettra de découper directement en suivant les trous de la roulette (sans passer par une étape de traçage pour relier les trous). En effet en passant la roulette sur votre plan posé sur le contre plaqué, cela laissera une marque sur le bois.

À la latte de traçage.

Une méthode traditionnelle qui consiste à reporter les formes à l’aide d’une latte maintenue par des pointes de part et d’autre de celle ci. Cette méthode est adaptée avec un tableau de côte en X-Y. Pour aller plus loin vous pouvez lire l’excellent ouvrage de Bernard Ficatier “Relever, concevoir et dessiner des plans de voiliers”, édition du Chasse-Maree Glenat, 2004, 256 p.

Découper le contreplaqué

Coté du trait de scie

Les perçage des inserts est effectué avec une mèche ou un forêt de 12 mm de diamètre. Comprendre la suite de ces perçages.
