Reporter les formes du kayak JULOT sur le contre-plaqué .

Dérouler le plan à coller, et découper toutes les pièces
Temps pour cette étape estimé : en cours de calcul

Vous êtes ici : Accueil / Kayak JULOT / Collage / Découpage

Au menu de cette page

Nécessaire pour la réalisation de cette étape

Matériaux
Outils

Avant de commencer!

Les étapes de traçage / découpage

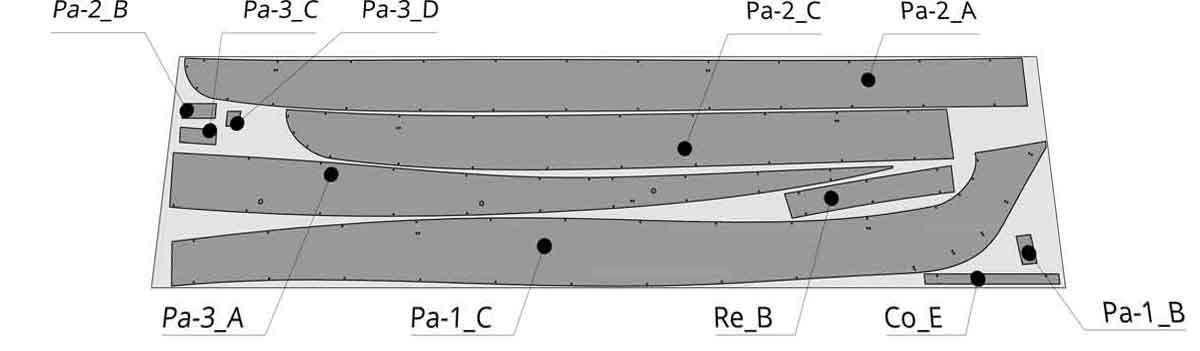

Pour commencer fixer deux premières plaques entres elles à l'aide de petite vis. Coller le feuillet 01 et découper les 9 (ou plutôt 18) pièces.

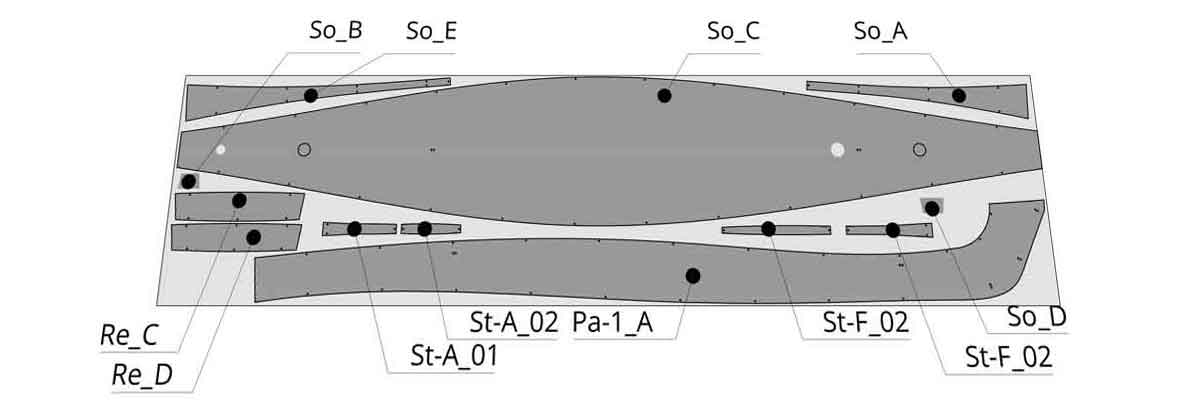

Sur une troisième plaque. Coller le feuillet 02 et découper les 11 pièces.

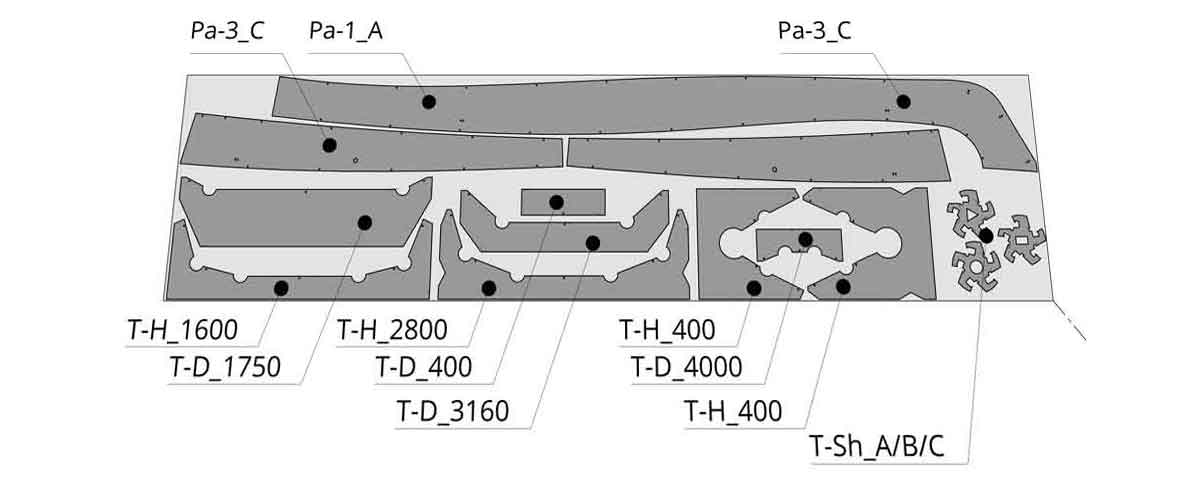

Sur une quatrième plaque. Coller le feuillet 03 et découper les 14 pièces.

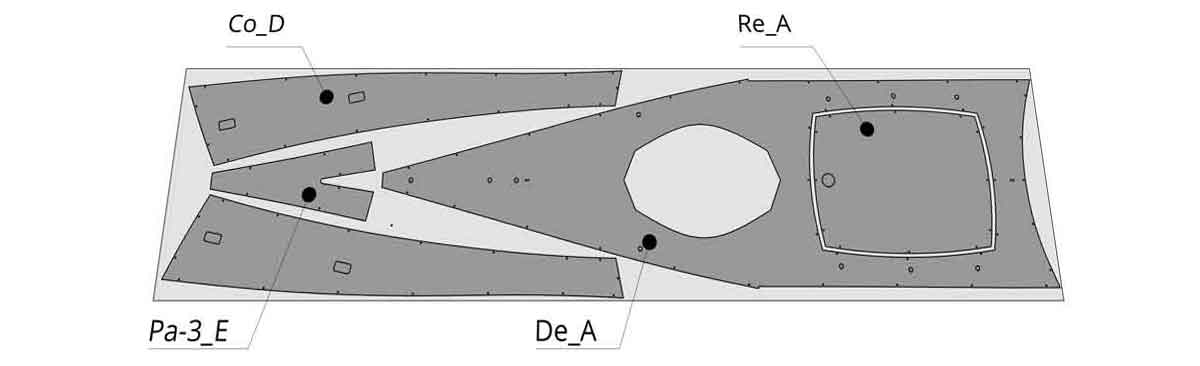

Sur une cinquième plaque . Coller le feuillet 04 et découper les 6 pièces.

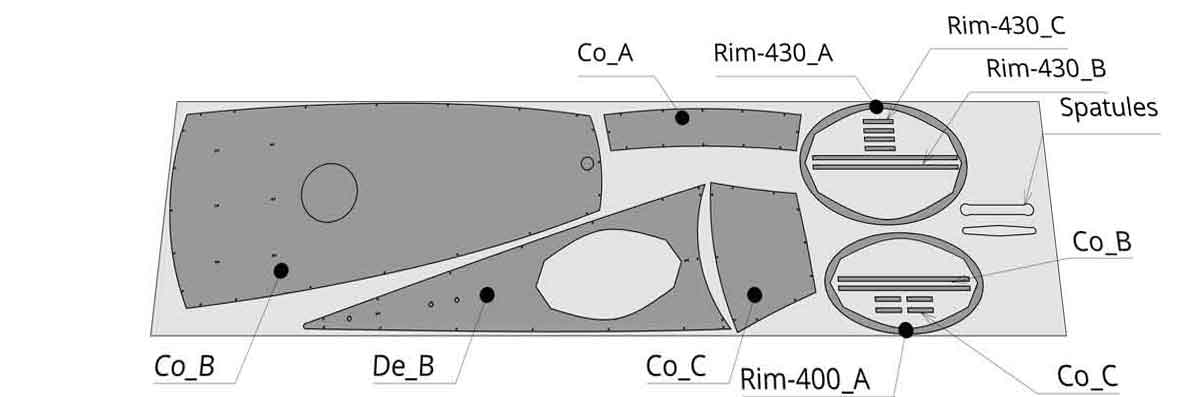

Sur une sixième plaque . Coller le feuillet 05 et découper les pièces.

Méthode de collage du plan, et autre trucs et astuces.

L’attribut alt de cette image est vide, son nom de fichier est principe-collage-plan-papier.jpg.
  1. Positionner le plan sur le contreplaqué et l’aligner sur le bord le plus rectiligne;
  2. Fixer une moitié du plan à l’aide de petites punaises;
  3. Rabattre la partie libre sur la partie fixe;
  4. Encoller à l’aide de colle en spray (Suivre les consignes d’utilisation de la colle);
  5. Rabattre le plan et maroufler à la main ou à la raclette le support.
  6. Retirer les punaises et opérer de la même manière pour compléter le collage du plan.

Découper le contreplaqué

Les outils

La scie sauteuse me parais l’outil le plus adapté pour découper le contreplaqué.
Pour les moins mécaniser une scie égoïne dent à pousser) et une scie à chantourner vont faire le travail.

Trucs et astuces

L’utilisation de lame dite à “denture inversée” (facilement disponible en grande surface de bricolage) permet :

  • De pousser le papier sur le support et d’éviter son décollement.
  • Une finition parfaite sur la face visible.

Je vous invite à découper directement au trait sans laisser de jeux. Un petit coup de rabot ou de papier de verre pour lisser un peux la découpe et vous êtes prêt pour les étapes suivante.

Perçages

Perçages des inserts

l’écrou de l’insert fait 11.2 mm de large, percer à 11 mm ou 12 mm

Perçage des trous de coutures

Les collier plastiques font 2.7 mm de large, percer avec une mèche de3 mm
