Le canoë NAVAJO en 3D
Caractéristiques du canoë NAVAJO
- Longueur : 4.5 m , Largeur : 94 cm ;
- Matériaux et technique : et ;
Principes constructif
Assemblages en longueur.
Les pièces du canoë NAVAJO (A) sont présentés et collé a la colle instantanée (B) pour le montage du pont et de la coque.
Un ruban de verre (C) à l'intérieur et du tissu de verre (D) à l'extérieur assurent une parfaite solidité de l'assemblage.
Assemblages des bordés
Les bordés du canoë NAVAJO (A), sont assemblé puis collé a l'intérieur avec un joint-congé (D) et un ruban de verre (E).
A l'extérieur un tissus de verre (F) renforce l'assemblage. Une tresse Kevlar (G) recouvre certaine zone particulièrement exposées au frottement
Montage des extrémités
Liaison pont/coque
Sur la coque (B) du canoë NAVAJO un tasseau de bois rectangulaire (C) est collé et raboté. Le pont (B) et la coque sont stratifié séparément (E). Le pont est ensuite collé sur la coque. Une tresse kevlar (F) est enfin collée pour assurer la solidité, la résistance au frottement et l'étanchéité de la liaison.
Équipements de pont.
À l' intérieur du canoë NAVAJO (A), des inserts (B) sont collés.
Les équipements (D) sont vissés (E) dans les inserts après les finitions (C).
Cale-pieds
La coque du canoë NAVAJO (A) est équipé de 4 inserts (C). Ils sont collés et stratifiés (E). Les cale-pieds (B) sont fixés par boulonnage sur des inserts.
Hiloire de cockpit
L' hiloire du canoë NAVAJO ( ce qui permet de tenir la jupe représenté en repère G) est construit avec deux "ceintures" de contreplaqué collé verticalement par remplissage et joint-congé. Un chapeau couvre l'ensemble pour céer une lèvre.
Voila un hiloire de cockpit facile à construire, esthétique et super costaud !
Prix du canoë NAVAJO
A chacun sa formule, du plan de construction au bateau prêt à naviguer !
- Construire à partir d'unplan
À partir de
79€60- 3 types de plan disponibles +
- Dossier de construction +
- Suivi de construction
- Construire à partir d'unkit
À partir de
978€92- 3 types de kit disponibles +
- Dossier de construction +
- Suivi de construction
- Construire pendant unstage
À partir de
2765€65- Kit complet +
- Encadrement PRO +
- Pension possible.
- Acheter prêt ànaviguer
À partir de
3846€57- Construction intégrale +
- Personnalisable +
- Choix d'équipements
- d'un plan papier àtransférer79€60
- Pièces superposées +
- Reportez et découpez +
- Suivi de construction
- d'un plan papier àcoller129€50
- Pièces NON superposées +
- Collez le plan et découpez +
- Suivi de construction
- d'un fichier de découpenumérique149€50
- Fichier au format DXF +
- Téléchargeable après achat +
- Suivi de construction
- d'un kitmatériauxsans découpe
À partir de
978€92- Bois, résine, équipements, plan.
- Voir le détail du kit matériaux
- d'un kitcompletavec découpe
À partir de
1772€4- Bois découpé et tous les matériaux.
- Voir le détail du kit complet
- d'un kitboisavec découpe
À partir de
1228€37- Bois découpé, plan.
- Voir le détail du kit bois
- Stagecomplet
À partir de
2765€65- Kit complet, encadrement
- Voir le détail du stage
- Stage completavec logement
À partir de
2955€61- Kit, encadrement, logement
- Voir le détail du stage
- Prêt ànaviguer
À partir de
3846€57- Construction, personnalisation
- Voir le détail
- Prêt à naviguer avec toutl'équipement
À partir de
4324€57- Construction, Equipements
- Voir le détail
Foire aux questions
Vous avez une questions? nous avons des réponses !
- le patron de traçage à l'echelle 1/1 imprimé sur un rouleau de papier de 0.61 m de large ; Deux versions de plan papier sont disponibles : un à reporter ,l'autre à coller ;
- le dossier de construction qui est libre et accessible à tous en ligne ;
- un selon besoin.
- les pièces en contreplaqué découpées à la machine (sauf pour le kit matériaux) et les éléments en bois massif ;
- les résines époxy et les tissus de verres ;
- l'accastillage et les équipements solidaires au bateau ;
- le dossier de construction qui est libre et accessible à tous en ligne ;
- un selon besoin.
- la totalité des matériaux : bois, colle, accastillages et équipements du bateau ;
- l’utilisation des équipements utiles à la construction ( tréteaux, marbre de construction, outillages) ;
- l'encadrement par une ou plusieurs personnes.
A noter que si votre commande ne comprend pas la découpe du bois, vous aurez besoin d’acheter un plan papier pour tracer les plaques.
- pour les plans, de 3 à 4 jours ouvrés si nous avons en stock.
- Pour les kits, 6 jours si nous avons en stock.
- Pour un canoë NAVAJO prêt à naviguer, prévoir 2 à 3 mois de délai.

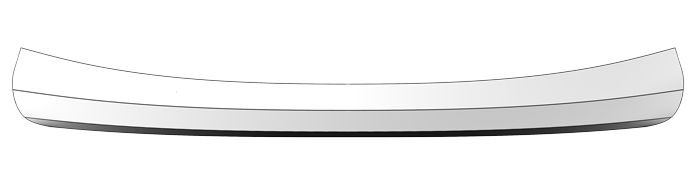

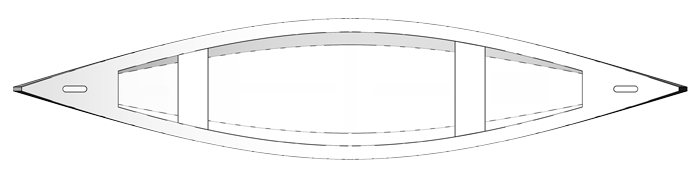

Plan d'ensemble
