Au menu de cette page
Assemblages en longueur.
Principe constructif
Les pièces du kayak TÉO (A) sont présentés et collé a la colle instantanée (B) pour le montage du pont et de la coque.
Un ruban de verre (C) à l'intérieur et du tissu de verre (D) à l'extérieur assurent une parfaite solidité de l'assemblage.
Séquences constructive
Étape 1Ajuster selon le besoin les assemblages à dent de scie, présenter et remplir les extrémités a la colle instantanée.
Étape 2L'assemblage est renforcé avec un ruban de verre lors du collage complet de la coque et du pont
Étape 3L'assemblage est ensuite renforcé à l'extérieur pendant la stratification du pont et de la coque
Assemblages des bordés
Principe constructif
Les bordés du kayak TÉO (A), sont assemblé puis collé a l'intérieur avec un joint-congé (D) et un ruban de verre (E).
A l'extérieur un tissus de verre (F) renforce l'assemblage. Une tresse Kevlar (G) recouvre certaine zone particulièrement exposées au frottement
Séquences constructive
Étape 1Les bordés (A) sont assemblés (on parle de couture) avec des collier plastiques (B) tout les 20 cm.
Étape 2Tout les 10 cm un point de colle instantanée (C) est réalisé. Les coutures (les collier plastique) sont ensuite coupé et retirées .
Étape 3Le joint-congé époxy (D) est possé sur toute la longueur et ensuite recouvert mouillé sur mouillé par un ruban de verre (E).
Étape 4Les assemblages sont ensuite arondient puis renforcé à l'extérieur pendant la stratification (F) du pont et de la coque
Étape 5Une tresse Kevlar (G) recouvre certaine zone particulièrement exposées au frottement.
Montage des extrémités
Principe constructif
La coque du kayak TÉO (A) est monté avec une " cavité", crée avec la pièce d’étrave (B) monté en retrait. Ce volume est ensuite rempli de résine (D), arrondi et renforcé avec un renfort Kevlar (C).
Séquences constructive
Étape 1Les extrémitées de la coque (A) sont volontairement écarté avec les pièces B lors du montage
Étape 2La "cavité" ainsi créé est rempli de résine de remplissage avec une spatule ou à l'aide d' une poche patissière.
Étape 3Les 2 extrémitées sont fortement arrondi avant d'être recouvert lors de l'étape de stratification de la coque
Ça vous dit de passer à l'action !
Le kit complet du kayak TÉO est disponible au prix de 1881€
Équipements de pont.
Principe constructif
À l' intérieur du kayak TÉO (A), des inserts (B) sont collés.
Les équipements (D) sont vissés (E) dans les inserts après les finitions (C).
Séquences constructive
Étape 3Le pont est ensuite stratifié à l'extérieur.
Cale-pieds
Principe constructif
La coque du kayak TÉO (A) est équipé de 4 inserts (C). Ils sont collés et stratifiés (E). Les cale-pieds (B) sont fixés par boulonnage sur des inserts.
Séquences constructive
Étape 1Repérer les empreintes des inserts sur les cotés du kayak TÉO, et présenter les pour vérifier leur bonne intégration.
Étape 2Coller les inserts dans un premier temps, provisoirement à la colle instantanée puis dans un second temps avec de la résine époxy.
Étape 3Renforcer en stratifiant deux "patchs" de ruban de verre sur chaque insert.
Étape 4Monter les cale-pieds avec 2 écrous chacun.
Hiloire de cockpit
Principe constructif
L' hiloire du kayak TÉO ( ce qui permet de tenir la jupe représenté en repère G) est construit avec deux "ceintures" de contreplaqué collé verticalement par remplissage et joint-congé. Un chapeau couvre l'ensemble pour céer une lèvre.
Voila un hiloire de cockpit facile à construire, esthétique et super costaud !
Séquences constructive
Étape 1Sur le pont (A), coller à la colle instantanée, une première ceinture (B) sur le bord du cockpit.
Étape 2Coller une deuxième ceinture (B) avec un espace entre les deux.
Étape 3Combler cette espace (C) à la résine de remplissage avec une spatule ou à l'aide d' une poche patissière.
Étape 4Réaliser un joint-congé (E) sur tout le pourtour extérieur et sur la zone des cale-cuisses.
Étape 5Coller le chapeau (F) sur l'ensemble et terminer par les finitions.
Convainquant mais une apréhension pour se lancer en solo ? Venez construire votre Kayak TÉO lors d'un stage ! Prix à partir de 2936€
Siège de cockpit
Principe constructif
Les cale-hanches du siège ergonomique (B) sont comblés avec 5 pièces en contreplaqué (C). Le pont (A) est équipé d’une équerre (D) de deux épaisseurs solidement collées (F) . Le siège est fixé par 2 boulons inox (E).
La hauteur et l’inclinaison du siège sont réglables.
Séquences constructive
Puit de dérive
Principe constructif

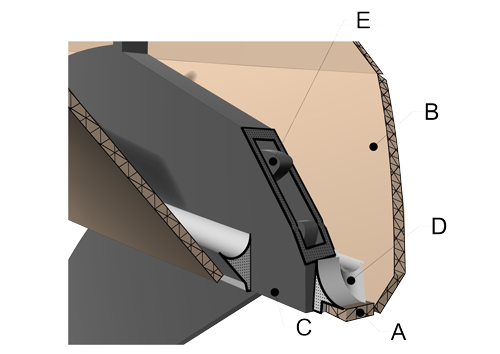

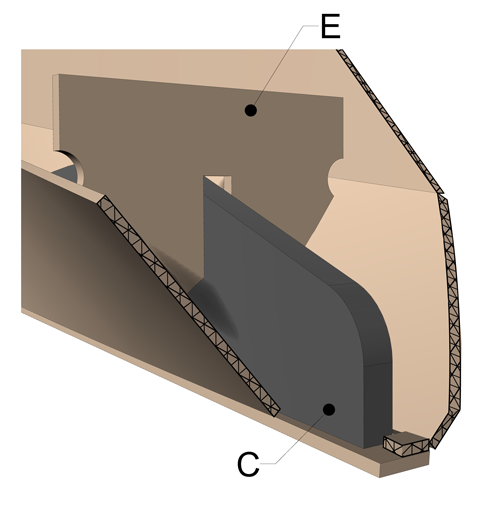

Le fond (A) et la coque (B) du kayak TÉO s’arrête quelque millimètres avant le puit de dérive (C). L’époxy (D) comble cet espace pour assembler très solidement et durablement cet équipement.
Séquences constructive

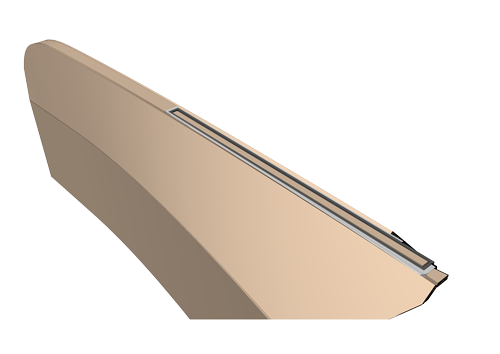

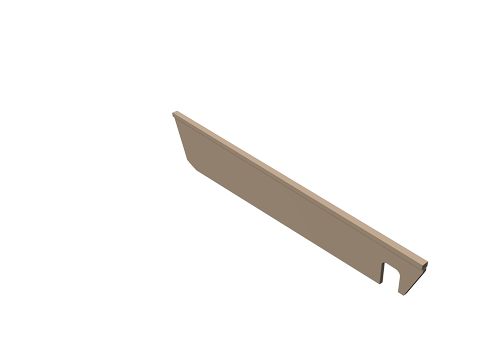

Étape 1Assembler les deux pièces du premier gabarit d'alignement, et le protéger avec du ruban de masquage.

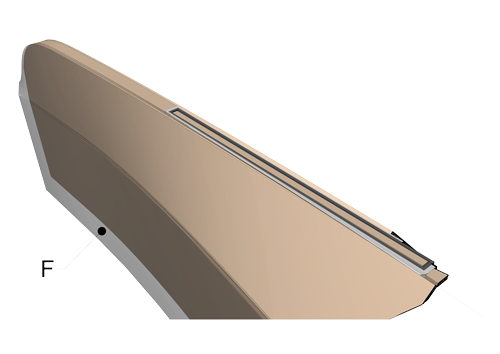

Étape 2Le coller provisoirement à la coque du kayak TÉO à la colle instantanée, en répartisant les jeux.

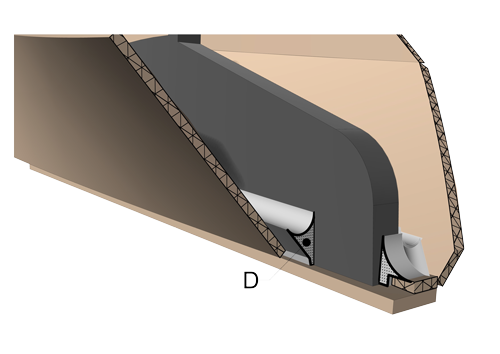

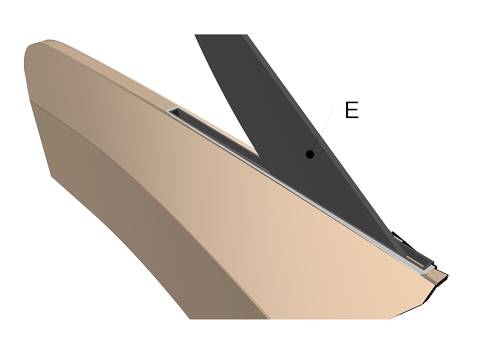

Étape 3Poser le puit de dérive sur ce premier gabarit d'alignement et bloquer le verticalement avec le deuxième gabarit transversal (E).

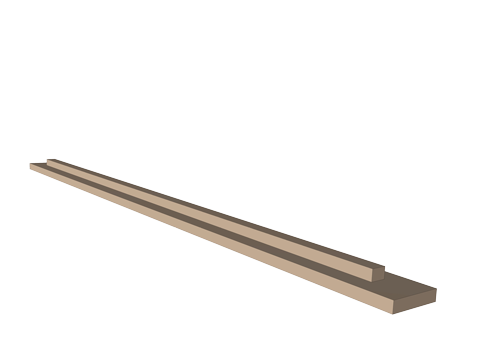

Étape 5Assembler le 3ème gabarit, dit de "remplissage".

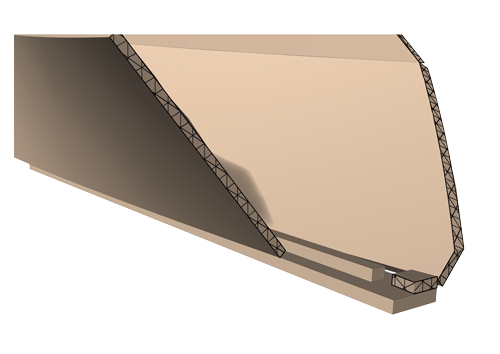

Étape 6La coque retourné, retirer les 2 premiers gabarits et insérer le 3 ème gabarit dans la lumière du puit, Compléter le remplissage avec de la pâte de modelage.
Étape 7Préparer la coque pour ensuite la stratifier.
Étape 8Détourer soigneusement la lumière du puit . Retirer le gabarit de "remplissage". La dérive est prête à être monté.
